Zaawansowane stanowisko do precyzyjnej kalibracji systemów wspomagania kierowcy. X-431 ADAS PRO+ umożliwia skuteczną i dokładną kalibrację kamer, radarów oraz wybranych systemów bezpieczeństwa aktywnego, m.in. LDW, ACC, BSD, RCW, AVM i innych.
Na skróty
Co to jest ADAS?
ADAS to skrót od Advanced Driver Assistance Systems, czyli zaawansowanych systemów wspomagania kierowcy.
Jak działa system ADAS?
Systemy ADAS wykorzystują kamery, radary, pomiar odległości oraz inne czujniki, aby monitorować otoczenie pojazdu, analizować sytuację na drodze i wspierać kierowcę w podejmowaniu bezpiecznych decyzji.
Dlaczego kalibracja jest tak ważna?
Nawet niewielkie odchylenie ustawienia kamery lub radaru może wpływać na działanie systemu. Nieprawidłowa kalibracja może skutkować błędną interpretacją sytuacji na drodze.
Kompatybilność z urządzeniami diagnostycznymi
X-431 ADAS PRO+ to nie tylko rama kalibracyjna — to kompletne rozwiązanie, które pracuje z odpowiednim narzędziem diagnostycznym.
Pełna współpraca z urządzeniami LAUNCH
Nasz ADAS PRO Plus współpracuje z naszymi urządzeniami diagnostycznymi, takimi jak: ST 10 LP, ST 10, ST 06 oraz ST 08. Dzięki temu użytkownik otrzymuje spójne środowisko pracy do identyfikacji pojazdu, wejścia w funkcje ADAS oraz przeprowadzenia właściwej procedury kalibracji.
Możliwość adaptacji do innych urządzeń
Użytkownicy innych urządzeń diagnostycznych również mogą korzystać z naszego ADAS PRO Plus po jego bezpłatnym zaadaptowaniu. Szczegóły dotyczące kompatybilności, sposobu podłączenia i dostępnych konfiguracji udzielamy Państwu mailowo lub telefonicznie.
O urządzeniu ADAS PRO+

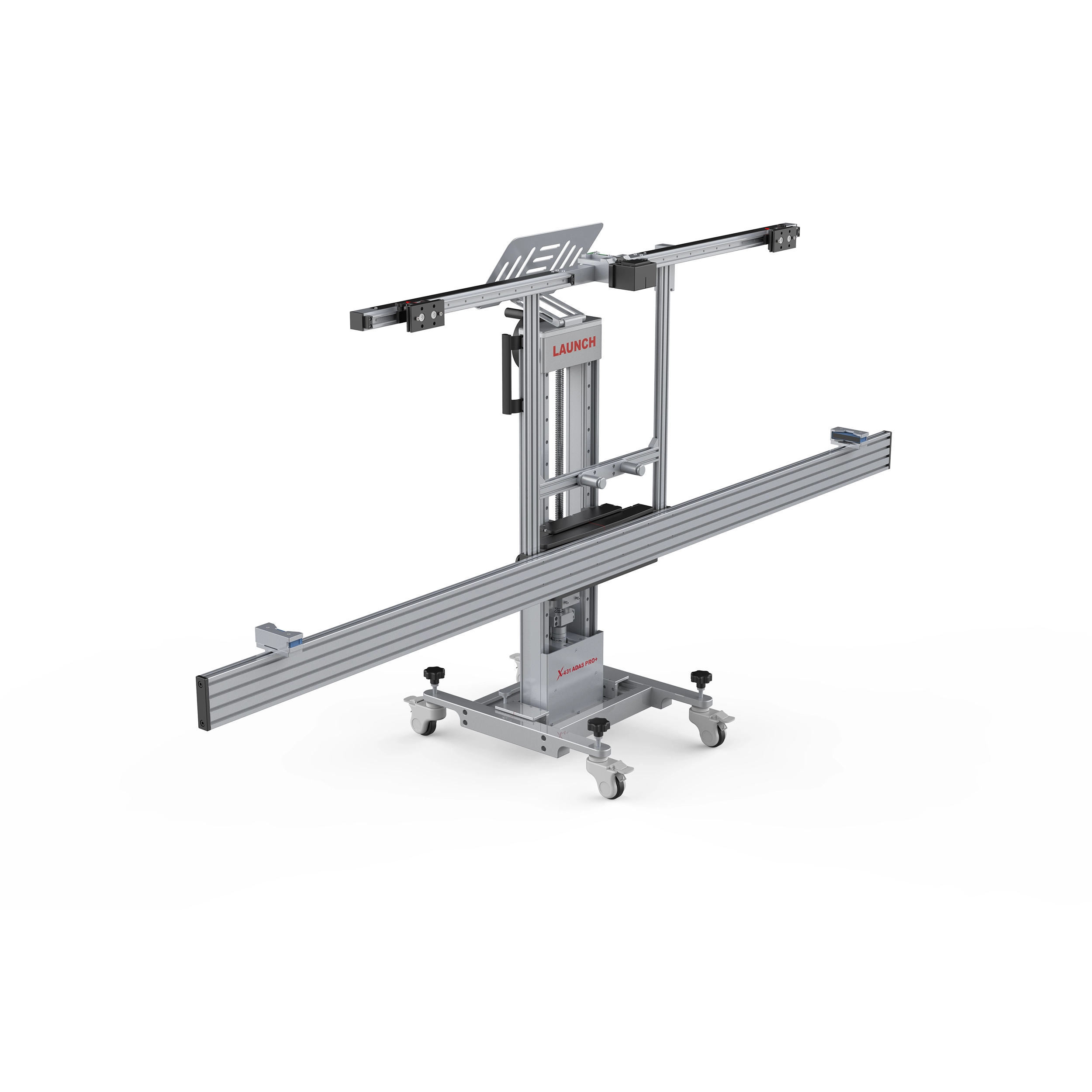

ADAS PRO+ to kompletne i profesjonalne stanowisko do kalibracji systemów wspomagania kierowcy.
Do czego służy?
Umożliwia dokładną kalibrację systemów kamer oraz radarów, m.in. przedniej kamery dla LDW, radarów ACC, a także innych systemów wsparcia kierowcy wykorzystywanych w nowoczesnych pojazdach.
Dlaczego warto?

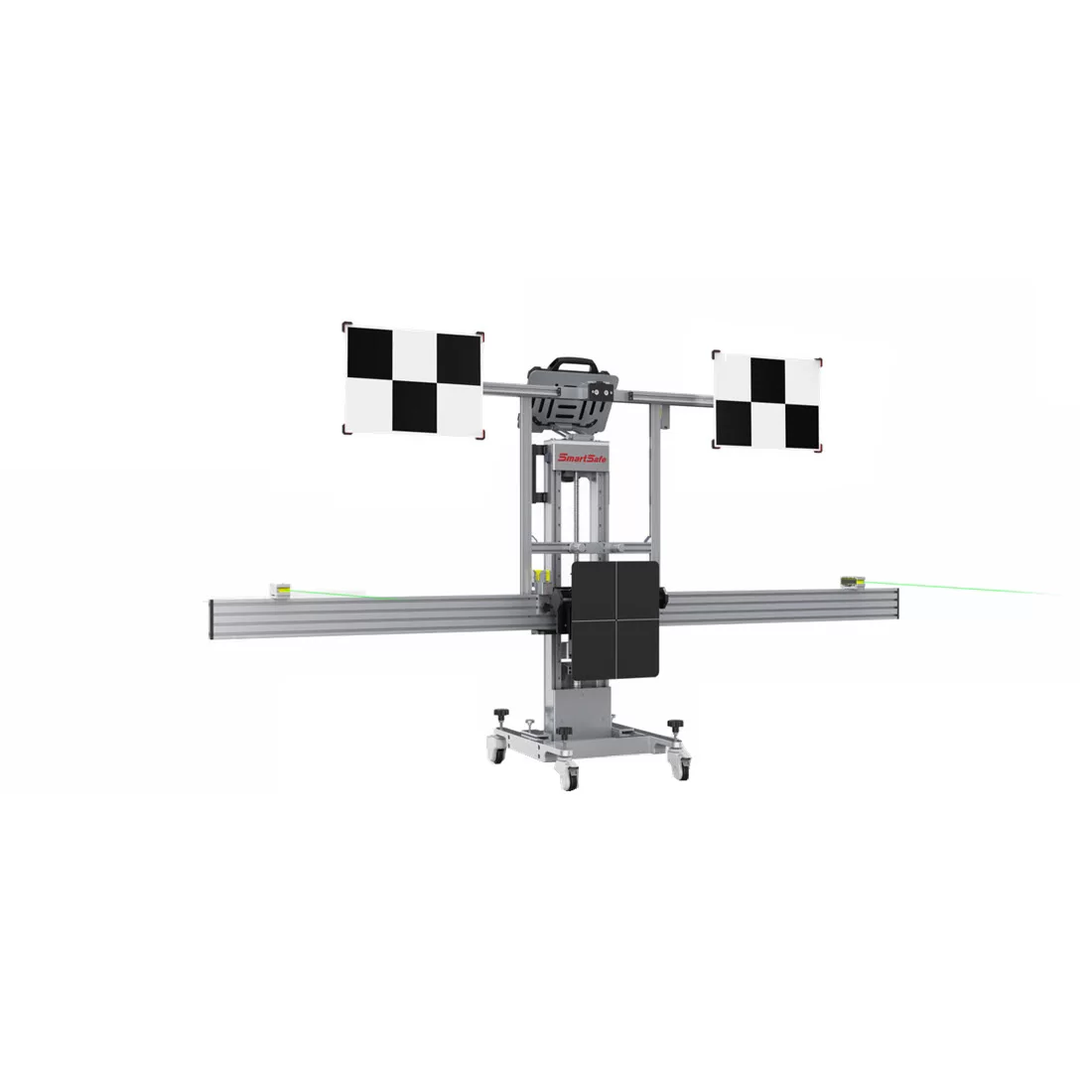

Konstrukcja urządzenia pozwala na precyzyjne ustawienie pozycji targetu względem pojazdu, a zastosowane elementy pomiarowe ułatwiają szybkie przygotowanie stanowiska do pracy.
Poznaj główne elementy urządzenia
Poniżej opis najważniejszych komponentów składających się na konstrukcję ADAS PRO+.
Opis elementów A–F

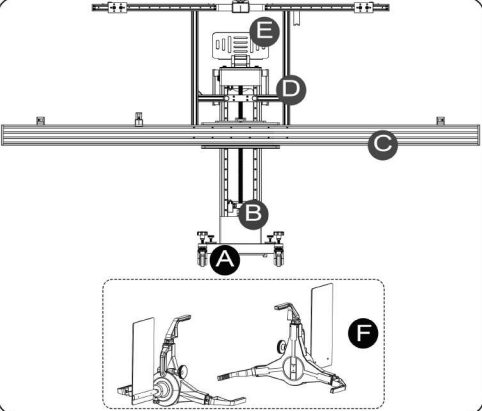

- A — Elementy podstawy
Odpowiadają za stabilność urządzenia, jego przesuwanie oraz regulację położenia względem pojazdu. - B — Podnośnik belki
Umożliwia regulację wysokości i montaż belki poprzecznej z targetem. - C — Belka poprzeczna
Służy do montażu uchwytu targetu, dalmierza centralnego i wybranych elementów pomiarowych. - D — Uchwyt targetu
Miejsce mocowania targetów kalibracyjnych. - E — Uchwyt tabletu
Przeznaczony do umieszczenia urządzenia diagnostycznego lub tabletu. - F — Zestaw zacisków do kół
Pomaga ustawić urządzenie równolegle względem pojazdu i uzyskać właściwe pozycjonowanie.
Co znajduje się w zestawie?
W zestawie znajdują się podstawowe elementy potrzebne do pracy z urządzeniem oraz pakiet targetów kalibracyjnych.
Kluczowe funkcje i możliwości
ADAS PRO+ to rozwiązanie stworzone do pracy w profesjonalnych serwisach i warsztatach.
Obsługa wielu systemów
Kalibracja systemów takich jak LDW, ACC, BSD, RCW, AVM i innych.
- LDW — ostrzeganie przed opuszczeniem pasa ruchu.
- ACC — adaptacyjny tempomat.
- BSD — wykrywanie martwego pola.
- RCW — ostrzeganie o ruchu poprzecznym z tyłu.
- AVM — system kamer 360°.
Dokładne pozycjonowanie
Ułatwione ustawienie urządzenia względem pojazdu.
- Dalmierze i laser wspierają precyzyjne ustawienie.
- Regulacja wysokości, przód–tył i lewo–prawo.
- Możliwość ustawienia targetu zgodnie z wymaganiami producenta.
Praca zgodnie z procedurą
Proces prowadzony zgodnie ze wskazaniami narzędzia diagnostycznego.
- Operator wykonuje kroki zgodne z procedurą dla konkretnego pojazdu.
- Możliwość wejścia do funkcji ADAS z poziomu diagnostyki.
- Wysoka powtarzalność ustawienia i kalibracji.
Kiedy należy wykonać kalibrację?
Kalibrację warto wykonać zawsze wtedy, gdy istnieje ryzyko zmiany położenia czujnika, kamery lub radaru.
- Po wymianie lub naprawie przedniej szyby.
- Po naprawie zderzaka lub elementów nadwozia w obszarze czujników.
- Po wymianie lub naprawie kamery, radaru albo ich uchwytów.
- Po regulacji zawieszenia lub zmianie geometrii pojazdu.
- Po zdarzeniach drogowych lub pracach blacharsko-lakierniczych.
Co sprawdzić przed rozpoczęciem kalibracji?
Odpowiednie przygotowanie pojazdu i stanowiska zwiększa dokładność kalibracji.
Stan pojazdu
- Pojazd powinien być ustawiony na równej powierzchni.
- Ciśnienie w oponach powinno być zgodne z zaleceniami producenta.
- Pojazd nie powinien być nadmiernie obciążony.
- Elementy mocujące czujniki nie mogą być uszkodzone lub odkształcone.
Przygotowanie do pracy
- Podłącz urządzenie diagnostyczne do pojazdu.
- Wybierz właściwy system i procedurę kalibracji.
- Ustaw urządzenie kalibracyjne centralnie i równolegle względem pojazdu.
- Zastosuj odpowiedni target zgodny z procedurą dla danej marki/modelu.
Wymagania stanowiska pracy
Kalibracja powinna odbywać się w kontrolowanych warunkach stanowiskowych.
Powierzchnia robocza
- Stanowisko powinno być równe i stabilne.
- Pojazd musi stać wszystkimi kołami na płaskiej nawierzchni.
- Należy zachować odpowiednią przestrzeń roboczą wokół pojazdu.
Oświetlenie
- Oświetlenie powinno być równomierne.
- Na targetach nie powinny pojawiać się odbicia światła.
- W polu widzenia kamery nie może być bezpośredniego źródła światła.
Otoczenie pracy
- W pobliżu nie powinno być zbędnych przeszkód.
- Podczas kalibracji nie należy przemieszczać pojazdu.
- Operator powinien wykonywać pracę zgodnie z procedurą diagnostyczną.
Jak wygląda proces kalibracji?
Ogólny przebieg kalibracji zależy od konkretnego pojazdu i rodzaju systemu ADAS.
Ogólny przebieg pracy
- Przygotuj pojazd zgodnie z procedurą serwisową.
- Podłącz kompatybilne urządzenie diagnostyczne.
- Wybierz system ADAS i procedurę dla danego modelu pojazdu.
- Ustaw ADAS PRO+ względem pojazdu.
- Zamontuj odpowiedni target.
- Ustaw wysokość oraz odległość targetu.
- Uruchom procedurę kalibracji w urządzeniu diagnostycznym.
Targety w zestawie ADAS PRO Plus

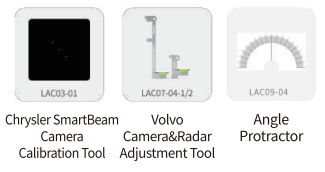

Poniżej znajduje się lista oraz obrazki targetów, które prezentujemy w zestawie naszego ADAS PRO Plus. Dzięki temu od razu widać, jak szeroki jest zakres obsługiwanych marek i rozwiązań.
LDW Target
LDW Target
LDW Target
LDW Target
LDW Target
LDW Target
LDW Target
LDW Target
LDW Target
LDW Target
LDW Target
LDW Target
LDW Target
LDW Target
LDW Target
LDW Target
LDW Target
LDW Target
LDW Target
LDW Target
LDW Target
LDW Target
LDW Target
LDW Target
LDW Target
LDW Target
LDW Target
LDW Target
Target Extension Rod
Target Extension Rod
Porozmawiajmy o ADAS PRO+
Chcesz sprawdzić kompatybilność z Twoją diagnostyką, dobrać zestaw targetów albo zapytać o wdrożenie ADAS PRO+ w Twoim warsztacie? Skontaktuj się z nami — odpowiemy mailowo lub telefonicznie.
